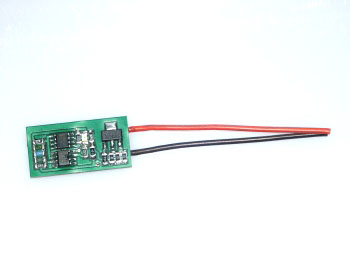

Präzisions-Ladeabschaltung für LiPo Zellen LiBA-01

Technische Daten der Ladeabschaltung LiBA-01

Technik	Digital
Spannungsbereich	1 LiPo-Zelle
Maximalstrom	500 mA
Anzeige LED	1
Abmessungen L x B x H	25 x 15 x 4mm
Gewicht mit Kabel	2 g

Beschreibung der Ladeabschaltung

Da die LiPo Zellen sehr empfindlich gegen Unter- wie auch gegen Überspannung sind,

wird diese Schaltung nun eingesetzt als Ladeschlussspannungsbegrenzung . Diese Schaltung

soll verhindern, dass in einem Akkupack verschiedene Spannungen an den einzelnen Zellen

anliegen. Die Schaltung wird parallel zur zu kontrollierenden Zelle angeschlossen. Beim

Erreichen der Ladeschlussspannung wird das weitere Aufladen dieser Zelle verhindert.

Artikelnummer 204015

26,16€

(Inkl. 19% Steuern)

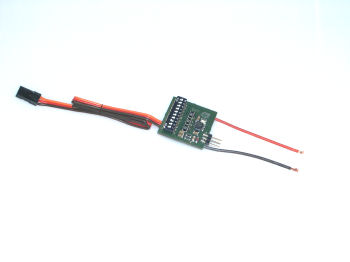

Microcontroller gesteuerte Abschaltung für LiPoly ZellenLiA-02

Technische Daten der Abschaltung LiA-02

Technik	Digital
Spannungsbereich	1 bis 10 LiPol-Zellen
Maximalstrom	----
Anzeige LED	1
Abmessungen L x B x H	30 x 30 x 6mm
Gewicht mit Kabel	11 g

Beschreibung der LiPoly Abschaltung

Diese Schaltung ist in der Lage eine exakte Abschaltung des Impulses bei 1 bis zu 10 LiPoly Zellen

vorzunehmen wenn die Spannungslage die Entladeschlussspannung erreicht hat. Das Gerät wird

parallel zum Antriebsakku angeschlossen, der Servoimpuls (Impulsleitung vom Regler) wird über

die Platine geschleift und beim Erreichen der unteren Spannungswerte wird der Impuls unterbrochen.

Die Empfängerstromversorgung, sofern vorhanden, wird natürlich nicht abgeschaltet.

Als BEC-Strom sollte ein Wert von 1,5 A nicht überschritten werden.

Artikelnummer 204017

28,22€

(Inkl. 19% Steuern)

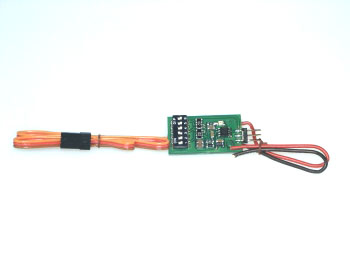

Microcontroller gesteuerte Abschaltung für LiPoly ZellenLiA-01

Technische Daten der Abschaltung LiA-01

Technik	Digital
Spannungsbereich	1 bis 6 LiPol-Zellen
Maximalstrom	----
Anzeige LED	1
Abmessungen L x B x H	30 x 12 x 6mm
Gewicht mit Kabel	8 g

Beschreibung der LiPoly Abschaltung

Diese Schaltung ist in der Lage eine exakte Abschaltung des Impulses bei 1 bis zu 6 LiPoly Zellen

vorzunehmen wenn die Spannungslage die Entladeschlussspannung erreicht hat. Das Gerät wird

parallel zum Antriebsakku angeschlossen, der Servoimpuls (Impulsleitung vom Regler) wird über

die Platine geschleift und beim Erreichen der unteren Spannungswerte wird der Impuls unterbrochen.

Die Empfängerstromversorgung, sofern vorhanden, wird natürlich nicht abgeschaltet. Als BEC-Strom

sollte ein Wert von 1,5 A nicht überschritten werden.

Artikelnummer 204014

24,00€

(Inkl. 19% Steuern)

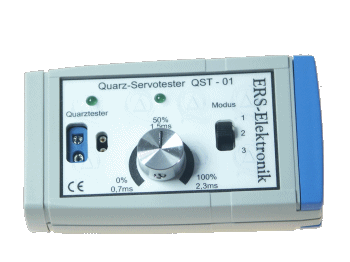

Mikrocontroller Quarz-Servotester QST-01

Technische Daten des QST-01

Technik	Digitaltechnik
Spannungsbereich	4 oder 5 NC-Zellen
Ausgänge	3
Anzeige LED	2
Abmessungen L x B x H	80 x 50 x 15

Beschreibung des Quarztester-Teils

Dieser Quarztester testet Sender- als auch die Empfängerquarze der in Europa zulässigen

Frequenzbändern. Mit diesem hochwertigen Testgerät können nicht nur Quarze

im Standardgehäuse sondern auch die neuen Miniaturquarze auf einfache Art getestet werden.

Beschreibung des Servotester-Teils

Der Mikrocontroller Servotester hat folgende Eigenschaften:

1. Voll digitalisiert

2. Einen manuellen Betriebsbereich. Hier sind alle Servostellungen von Hand durchtestbar.

3. Einen automatischen Betriebsbereich. Hierbei ist nicht nur die Geschwindigkeit der zu testenden

Servos einstellbar, sondern auch separat der zu testende Servoweg. Somit ist es möglich, alle

Servotypen, nicht nur die eines einzelnen Herstellers über den gesamten Weg zu testen.

Dieses Gerät ersetzt Sender und Empfänger, es unterstützt nicht die Arbeit eines Servos,

dann wäre es kein Tester. Ein Testgerät soll feste Größen vorgeben, um einen objektiven Vergleich

zu ermöglichen. Es wird bewusst darauf verzichtet, darauf zu achten, dass die Reaktionen verschiedener

Servos am Tester "Gut" aussehnen. Am Testgerät soll das Servo genau den

gleichen Bedingungen ausgesetzt sein wie im realen Betrieb.

Artikelnummer 204006

65,00€

(Inkl. 19% Steuern)
