Elektronik Allgemein

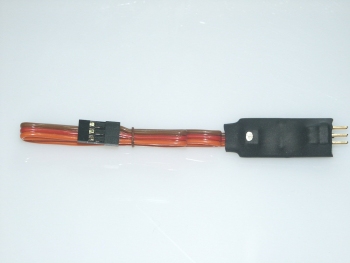

Dualrate-Y-Modul DYM-01

Technische Daten des DYM-01

Technik	Digital
Bereich	4 o. 5 NC- Zellen
Anzeige LED	0
Abmessungen L x B x H	34 x 12 x 12mm

Beschreibung des Dualrate Y Modul DYM-01

Das Dualrate-Y-Modul wird zwischen Empfänger und Servo gesteckt. Es begrenzt oder

vergrößert den Servoausschlag für Servo 1 im Bereich von 25% bis max. 125 %. Mit

einem Schalter kann das Servo 1 umgepolt werden. Der Dualrate-Wert für Servo 1

wird mit dem Poti auf dem Modul eingestellt.Die Einstellwerte des zweiten Servo

werden durch die Einstellungen von Servo 1 nicht beeinträchtigt und bleiben so erhalten,

wie sie vom Empfänger kommen.

Artikelnummer 202013

25,30€

(Inkl. 19% Steuern)

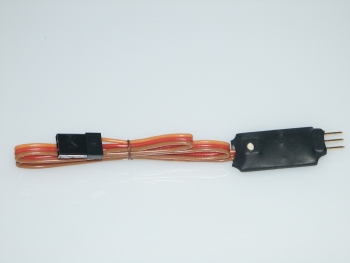

Dualrate-Modul DRM-01

Technische Daten des DRM-01

Technik	Digital
Bereich	4 o. 5 NC-Zellen
Anzeige LED	0
Abmessungen L x B x H	33 x 13 x 4mm

Beschreibung des Dualrate Modul DRM-01

Das Dualrate-Modul wird zwischen Empfänger und Servo gesteckt. Das Modul begrenzt

oder vergrößert den Servoausschlag im Bereich zwischen 25 % bis max. 125 %.

Der Dualrate -Wert wird auf dem Modul mittels eines Poti eingestellt.

Artikelnummer 202012

20,30€

(Inkl. 19% Steuern)

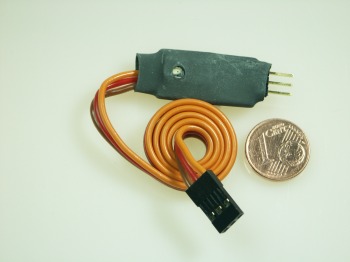

Failsafe-Modul FSM-02

Technische Daten des FSM-02

Technik	Digital
Bereich	4 o. 5 NC-Zellen
Anzeige LED	0
Abmessungen L x B x H	33 x 13 x 4mm

Beschreibung des Fail-Safe Modul FSM-02

Das Failsafe-Modul wird zwischen Empfänger und Servo gesteckt. Das Modul erkennt und

wertet laufend die vom Empfänger kommenden Signale aus. Kommt es zu undefinierbaren

Signalen, falschen Signalen oder Signalen die außerhalb des regulären Bereiches liegen,

greift das Modul entsprechend ein. Bei einzelenen falschen Impulsen gibt das Modul den

letzten sauberen Impuls nochmals aus. Übersteigt die Anzahl der nicht korrekten Impulse

das übliche Maß, geht der Servoausgang selbstständig in den Failsave-Modus. In diesem

Fall wird die am Poti eingestellte Servoposition übernommen. Der bevorzugte Einsatzbereich

liegt bei Verbrenner- und Elektrocarmodellen auf der Funktion "Motor", ebenso bei

Verbrenner-Flugmodellen auf der gleichen Funktion.

Artikelnummer 202007

25,20€

(Inkl. 19% Steuern)

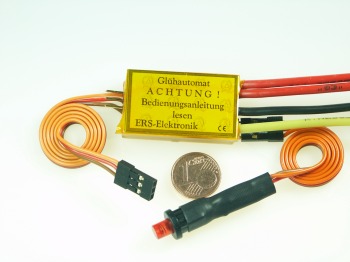

Progammierbarer Mikrocontroller-Glühautomat KGA-02

Technische Daten des KGA-02

Technik	Digital
Spannungsbereich	1 - 2 NC-Zellen
Maximalstrom	20 A
Anzeige LED	1
Abmessungen L x B x H	30 x 25 x 15mm

Beschreibung des Glühautomaten KGA-02

Dieses Gerät besitzt die gleichen Eigenschaften und Ausstattungen wie der Glühautomat KGA-01.

Der Unterschied liegt darin, dass die Programmiereinheit herausgeführt ist und man diese von

außen am Modell anbringen kann, wodurch die Programmierung erleichtert wird. Zusätzlich ist

eine optische Kontrolle vorhanden, die den Momentanzustand der Glühung anzeigt.

Artikelnummer 201009

65,20€

(Inkl. 19% Steuern)

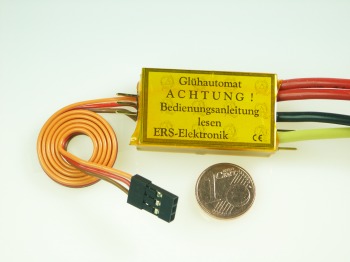

Progammierbarer Mikrocontroller-Glühautomat KGA-01

Technische Daten des KGA

Technik	Digital
Spannungsbereich	1 - 2 NC-Zellen
Maximalstrom	20 A
Anzeige LED	1
Abmessungen L x B x H	30 x 25 x 15mm

Beschreibung des Glühautomaten KGA-01

Dieses Gerät soll auch während des Fluges, den Piloten in die Lage versetzen, seine Glühkerze mit

Strom zu versorgen, um einen besseren Lauf des Motors bei niedrigen Drehzahlen zu erreichen.

Der Glühautomat ist in seinen Einstellpunkten frei programmierbar so dass es möglich ist dieses

Gerät optimal an alle Motoren und auch an die Gewohnheiten des Piloten anzupassen. Das Gerät

verfügt über folgende Schaltpunkte, Motor aus, sicherer Lehrlauf hier glüht die Kerze voll, Beginn

des Proportionalbereiches : hier beginnt die Glühleistung abzunehmen, Ende des

Proportionalbereiches : hier wird nicht mehr geglüht. Die einzelnen Punkte sowie auch der

proportionale Bereich sind, wie schon erwähnt, frei programmierbar.Beim Einsatz des

Glühautomaten ist es auch möglich auf die Starterbatterie zu verzichten. Die Versorgungsspannung

gibt bei diesem Gerät nicht wie bei bekannter Technik, das Gerät vor, sondern einzig und alleine die

Kerze. Da die meisten Kerzen mit einer einzigen NC-Zelle auskommen, reicht diese für den

Automaten auch aus. Sollte man mehrere Kerzen an den Automaten anschließen, ist lediglich dafür

Sorge zu tragen, dass der maximal zulässige Strom nicht überschritten wird, und dass die

Versorgungsspannung nicht so weit zusammenbricht, dass die Kerze nicht mehr glüht. Für diesen

Fall empfehlen wir entweder zwei Zellen parallel zu verwenden (in keinem Fall ohne weiteres in

Reihe schalten, da sonst die Kerze zerstört werden könnte), oder aber einen kleinen Bleiakku zu

verwenden (gibt es in Form einer Monozelle und wiegen auch nicht mehr als zwei NC-Zellen).

Artikelnummer 201008

58,10€

(Inkl. 19% Steuern)

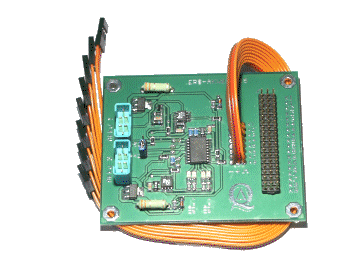

ERS-AKW01-M15

Technische Daten der ERS-AKW01-M15

Technik	Mikrocontroller
Spannungsbereich	4 - 5 NC-Zellen
Maximalstrom	15 A
Servo-Eingänge	8
Servo-Ausgänge	16
Anzeige LED	4
Abmessungen L x B x H	70 x 90 x 9mm

Beschreibung der ERS-AKW01-M15

Die ERS-AKW01-M15 ist eine Mikrocontroller gesteuerte und überwachte Akkuweiche für den

Betrieb mit zwei 4 - 5 zelligen Empfängerakkus. Erstmals werden vor dem regulären

Betrieb die Akkus einem Test unterzogen, dieser erstreckt sich auch über einen Belastungstest.

Werden die beiden angeschlossenen Akkus vom Mikrocontroller als in Ordnung erkannt, gibt es

eine optische Rückmeldung des Gerätes an den Anwender. Sollte der Fall eintreten, dass während

des Betriebs ein Empfängerakku ausfällt, übernimmt sofort der zweite dessen Aufgabe. Der Ausfall

wird gespeichert und kann auch nach dem erfolgreich beendeten Flug noch anhand einer optischen

Meldung erkannt werden. Auch während des Umschaltens wird der Empfänger immer versorgt.

Er ist nie stromlos; auch nicht im Millisekundenbereich. Durch die spezielle Umschalttechnik hat

selbst ein angeschlossener PCM-Empfänger beim Umschalten keine Totzeit und wird deshalb das

Umschalten auch nicht als Störung detektieren.Weiterhin ist dieses Gerät schon ausgelegt für den

Betrieb von mehreren Servos auf einem Kanal. Das bedeutet ein vom Empfänger kommender Kanal

wird auf mehrere Stecker aufgeteilt, so dass es möglich ist eine Funktion auf mehrere Servos aufzuteilen.

Wird diese Funktion genutzt, sollte überprüft werden, ob die zu verwendenden Servos die gleichen

Daten aufweisen, da sie mit identischen Impulswerten angesteuert werden (z.B. mit ERS-QST-01).

Der Leistungsbereich erstreckt sich bis zu 15 A Spitzenstrom. Die Kurzzeitbelastung liegt auf jeden

Fall höher als sie je genutzt werden kann. Wir verzichten hier bewusst auf eine nähere Angabe, um

nicht unnötig Verwirrung zu stiften.Sollten Sie sich jedoch dafür interessieren, werden wir Ihnen

selbstverständlich diese Daten zur Verfügung stellen. Dies aber dann auch mit den notwendigen

dazugehörigen anderen Informationen.Dieses Gerät wurde auf maximale Sicherheit zugeschnitten.

Artikelnummer 200005

69,66€

(Inkl. 19% Steuern)

ERS-AKW02-E15 Li-XX

Technische Daten der ERS-AKW02-E15 Li-XX

Technik	Mikrocontroller
Spannungsbereich	2S Lipo oder LiFe-Zellen
Maximalstrom	15 A
Servo-Eingänge	keine
Servo-Ausgänge	keine
Anzeige LED	4
Abmessungen L x B x H	70 x 60 x 19mm

Beschreibung der ERS-AKW02-E15 Li-XX

Dieses Gerät besitzt weitestgehend die Ausstattung wie die ERS-AKW02-E15

allerdings andelt es sich hier um ein Gerät welches für Litium Zellen ausgelegt ist.

Berücksichtigt sind Li-Po und Li-Fe Zellen, jeweils 2S.

Eine Spannungsanpassung wird nicht vorgenommen, das heißt die volle Akkuspannung

steht am Ausgang zur Verfügung. Die Warnschwellen sind entsprechend diesen Akkus

einprogrammiert.

Die Umschaltung der Akku-Art erfolgt über den auf den Board befindlichen Jumper.

Artikelnummer 200006

80,00€

(Inkl. 19% Steuern)

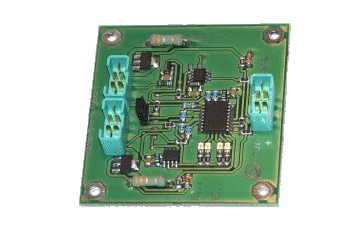

ERS-AKW02-E15

Technische Daten der ERS-AKW02-E15

Technik	Mikrocontroller
Spannungsbereich	4 - 5 NC-Zellen
Maximalstrom	15 A
Servo-Eingänge	keine
Servo-Ausgänge	keine
Anzeige LED	4
Abmessungen L x B x H	70 x 60 x 19mm

Beschreibung der ERS-AKW02-E15

Dieses Gerät besitzt weitestgehend die Werte und die Ausstattung wie die ERS-AKW01-M15

allerdings geht bei diesem Gerät der gesamte Servostrom wie bei den herkömmlichen Geräten

auch, über den Empfänger. Ein Aufteilen der Kanäle ist nur mit zusätzlichen V-Kabel möglich.

Jedoch ist dieses Gerät von seinen Abmessungen her etwas kompakter.

Artikelnummer 200004

80,00€

(Inkl. 19% Steuern)

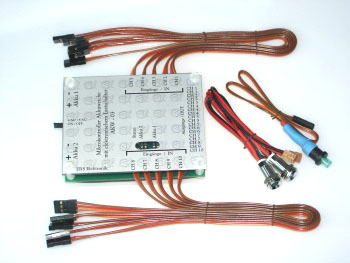

ERS-AKW03-M15

Technische Daten der ERS-AKW03-M15

Technik	Mikrocontroller
Spannungsbereich	4 - 5 NC-Zellen
Maximalstrom	15 A
Servo-Eingänge	10
Servo-Ausgänge	18
Anzeige LED intern	4
Anzeige LED extern	3
Abmessungen L x B x H	68 x 85 x 18mm

Beschreibung der ERS-AKW03-M15

Die ERS-AKW03-M15 ist eine Mikrocontroller gesteuerte und überwachte Akkuweiche für den

Betrieb mit zwei 4 - 5 zelligen Empfängerakkus. Dieses Gerät besitzt annähernd die

gleichen Eigenschaften und Daten wie das Modell AKW01-M15. Jedoch ist hier zusätzliche Technik

und Ausstattung an Bord.So erstreckt sich die Zusatzausstattung über einen elektronischen Lastschalter,

der es ermöglicht, anders als bei den anderen Modellen, die Weiche von außen ein oder auch wieder

aus zu schalten,wobei der Momentanzustand durch eine LED im Eintaster angezeigt wird.Die zweite

Neuerung sind die zwei zusätzlichen LED, die ebenfalls außen am Modell angebracht werden können

um so, ohne das Modell zu öffnen, den Zustand der angeschlossenen Akkus zu kontrollieren. Der

Eintaster dient hier nur dazu den elektronischen Lastschalter zu aktivieren, über den Taster fließt kein

Laststrom. Sollte es vorkommen, dass durch nicht sachgemäße Handhabung durch den Anwender der

Taster wärend des Fluges von seinem Steckplatz verloren geht, so hat das keine Auswirkung auf den

Schaltzustand, die Weiche bleibt eingeschaltet. Ein weiterer Sicherheitsaspekt ist, dass zum Deaktivieren

der Weiche der Ein- Austaster mindestens 2 Sekunden gedrückt bleiben muss, bevor sich die Weiche abschaltet.

Artikelnummer 200011

152,80€

(Inkl. 19% Steuern)
